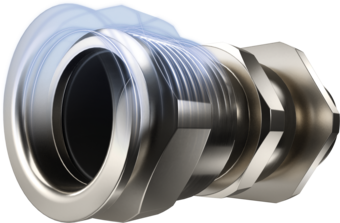

ADE4F

Material:Messing, vernickelt / Edelstahl (1.4404)
Dichteinsatz:Silikon
Temperaturen:von -60°C bis 140°C
Anschlussgewinde:Metrisch / NPT

Zertifizierungen

Fehlt etwas? Dann sprechen Sie uns gerne an!

Datenblätter/Montagehinweise

Fehlt etwas? Dann sprechen Sie uns gerne an!

Produktkarte
Montageanleitung

Funktionsvideo

Zeigt die Funktionen des Produkts



Produktvideo

Zur generellen Produktveranschaulichung

Material: Messing, vernickelt; Anschlussgewinde: M
ArtikelnummerGewindegrößeGrößeKlemmbereich Kabelmantel aussenKlemmbereich Kabelmantel innenKlemmbereich ArmierungSWSW2LHVPE
Standarddichteinsatz, Silikon
00846404V1M 12 x 1.557.012.04.58.00.200.90191915.046.001
00846574V1M 16 x 1.544.58.52.85.50.200.90171915.041.001
00846594V1M 16 x 1.557.012.04.58.00.200.90191915.046.001
00846504V1M 16 x 1.5610.016.07.012.00.201.30242415.051.001
00846654V1M 20 x 1.544.58.52.85.50.200.90172415.041.001
00846674V1M 20 x 1.557.012.04.58.00.200.90192415.046.001
00846694V1M 20 x 1.5610.016.07.012.00.201.30242415.051.001
00846604V1M 20 x 1.5713.521.010.015.50.201.30303015.057.501
00846774V1M 25 x 1.5610.016.07.012.00.201.30243015.051.001
00846794V1M 25 x 1.5713.521.010.015.50.201.30303015.057.501
00846704V1M 25 x 1.5818.027.513.520.50.201.60414115.068.001
00846894V1M 32 x 1.5818.027.513.521.00.201.60414115.068.001
00846804V1M 32 x 1.5923.034.018.026.00.201.60484815.076.001
00846994V1M 40 x 1.5923.034.018.027.50.201.60484815.076.001
00846904V1M 40 x 1.51029.041.023.034.00.202.00555515.088.001
00847094V1M 50 x 1.51029.041.023.034.00.202.00555516.088.001
00847004V1M 50 x 1.51135.048.029.041.00.202.50646416.097.001
00847294V1M 63 x 1.51242.056.035.048.00.202.50727217.0102.001
00847204V1M 63 x 1.51350.065.042.053.00.202.50858517.0117.001
00847394V1M 75 x 1.51350.065.042.056.00.202.50858518.0117.001
00847304V1M 75 x 1.51458.074.050.062.50.202.50959518.0124.001
00847594V1M 90 x 2.01566.083.058.074.00.203.2011011022.0133.001
00847504V1M 90 x 2.01675.093.066.078.00.203.2012012022.0140.001
00847574V1M 90 x 2.01785.0104.066.083.00.203.5013512022.0140.001
00847794V1M 110 x 2.01785.0104.075.093.00.203.5013513522.0150.001
Sofern nichts anderes angegeben, alle Daten in Millimeter oder Stück (Menge)
Material: Messing, vernickelt; Anschlussgewinde: NPT
ArtikelnummerGewindegrößeGrößeKlemmbereich Kabelmantel aussenKlemmbereich Kabelmantel innenKlemmbereich ArmierungSWSW2LHVPE
Standarddichteinsatz, Silikon
00848404V1NPT 1/4 "57.012.04.58.00.200.90191916.646.001
00848574V1NPT 3/8 "44.58.52.85.50.200.90171916.641.001
00848594V1NPT 3/8 "57.012.04.58.00.200.90191916.646.001
00848504V1NPT 3/8 "610.016.07.012.00.201.30242416.651.001
00848664V1NPT 1/2 "44.58.52.85.50.200.90172422.241.001
00848674V1NPT 1/2 "57.012.04.58.00.200.90192422.246.001
00848694V1NPT 1/2 "610.016.07.012.00.201.30242422.251.001
00848604V1NPT 1/2 "713.521.010.015.50.201.30303022.257.501
00848774V1NPT 3/4 "610.016.07.012.00.201.30243022.551.001
00848794V1NPT 3/4 "713.521.010.015.50.201.30303022.557.501
00848704V1NPT 3/4 "818.027.513.520.50.201.60414122.568.001
00848894V1NPT 1 "818.027.513.521.00.201.60414127.368.001
00848804V1NPT 1 "923.034.018.026.00.201.60484827.376.001
00848994V1NPT 1 1/4 "923.034.018.027.50.201.60484828.076.001
00848904V1NPT 1 1/4 "1029.041.023.034.00.202.00555528.088.001
00849094V1NPT 1 1/2 "1029.041.023.034.00.202.00555528.588.001
00849004V1NPT 1 1/2 "1135.048.029.041.00.202.50646428.597.001
00849294V1NPT 2 "1242.056.035.048.00.202.50727229.2102.001
00849204V1NPT 2 "1350.065.042.053.00.202.50858529.2117.001
00849494V1NPT 2 1/2 "1350.065.042.056.00.202.50858542.5117.001
00849404V1NPT 2 1/2 "1458.074.050.062.50.202.50959542.5124.001
00849594V1NPT 3 "1566.083.058.074.00.203.2011011044.0133.001
00849504V1NPT 3 "1675.093.066.078.00.203.2012012044.0140.001
00849604V1NPT 3 1/2 "1685.0104.066.083.00.203.5012012045.2140.001
00849704V1NPT 4 "1785.093.075.093.00.203.5013513546.5150.001
Sofern nichts anderes angegeben, alle Daten in Millimeter oder Stück (Menge)
Material: Edelstahl (1.4404); Anschlussgewinde: M
ArtikelnummerGewindegrößeGrößeKlemmbereich Kabelmantel aussenKlemmbereich Kabelmantel innenKlemmbereich ArmierungSWSW2LHVPE
Standarddichteinsatz, Silikon
00846409V1M 12 x 1.557.012.04.58.00.200.90191915.046.001
00846579V1M 16 x 1.544.58.52.85.50.200.90171915.041.001
00846599V1M 16 x 1.557.012.04.58.00.200.90191915.046.001
00846509V1M 16 x 1.5610.016.07.012.00.201.30242415.051.001
00846659V1M 20 x 1.544.58.52.85.50.200.90172415.041.001
00846679V1M 20 x 1.557.012.04.58.00.200.90192415.046.001
00846699V1M 20 x 1.5610.016.07.012.00.201.30242415.051.001
00846609V1M 20 x 1.5713.521.010.015.50.201.30303015.057.501
00846779V1M 25 x 1.5610.016.07.012.00.201.30243015.051.001
00846799V1M 25 x 1.5713.521.010.015.50.201.30303015.057.501
00846709V1M 25 x 1.5818.027.513.520.50.201.60414115.068.001
00846899V1M 32 x 1.5818.027.513.521.00.201.60414115.068.001
00846809V1M 32 x 1.5923.034.018.026.00.201.60484815.076.001
00846999V1M 40 x 1.5923.034.018.027.50.201.60484815.076.001
00846909V1M 40 x 1.51029.041.023.034.00.202.00555515.088.001
00847099V1M 50 x 1.51029.041.023.034.00.202.00555516.088.001
00847009V1M 50 x 1.51135.048.029.041.00.202.50646416.097.001
00847299V1M 63 x 1.51242.056.035.048.00.202.50727217.0102.001
00847209V1M 63 x 1.51350.065.042.053.00.202.50858517.0117.001
00847399V1M 75 x 1.51350.065.042.056.00.202.50858518.0117.001
00847309V1M 75 x 1.51458.074.050.062.50.202.50959518.0124.001
00847599V1M 90 x 2.01566.083.058.074.00.203.2011011022.0133.001
00847509V1M 90 x 2.01675.093.066.078.00.203.2012012022.0140.001
00847579V1M 90 x 2.01785.0104.066.083.00.203.5013512022.0140.001
00847799V1M 110 x 2.01785.0104.075.093.00.203.5013513522.0150.001
Sofern nichts anderes angegeben, alle Daten in Millimeter oder Stück (Menge)
Material: Edelstahl (1.4404); Anschlussgewinde: NPT
ArtikelnummerGewindegrößeGrößeKlemmbereich Kabelmantel aussenKlemmbereich Kabelmantel innenKlemmbereich ArmierungSWSW2LHVPE
Standarddichteinsatz, Silikon
00848409V1NPT 1/4 "57.012.04.58.00.200.90192016.646.001
00848579V1NPT 3/8 "44.58.52.85.50.200.90171916.641.001
00848599V1NPT 3/8 "57.012.04.58.00.200.90191916.646.001
00848509V1NPT 3/8 "610.016.07.012.00.201.30242416.651.001
00848669V1NPT 1/2 "44.58.52.85.50.200.90172422.241.001
00848679V1NPT 1/2 "57.012.04.58.00.200.90192422.246.001
00848699V1NPT 1/2 "610.016.07.012.00.201.30242422.251.001
00848609V1NPT 1/2 "713.521.010.015.50.201.30303022.257.501
00848779V1NPT 3/4 "610.016.07.012.00.201.30243022.551.001
00848799V1NPT 3/4 "713.521.010.016.00.201.30303022.557.501
00848709V1NPT 3/4 "818.027.513.520.50.201.60414122.568.001
00848899V1NPT 1 "818.027.513.521.00.201.60414127.368.001
00848809V1NPT 1 "923.034.018.026.00.201.60484827.376.001
00848999V1NPT 1 1/4 "923.034.018.027.50.201.60484828.076.001
00848909V1NPT 1 1/4 "1029.041.023.034.00.202.00555528.088.001
00849099V1NPT 1 1/2 "1029.041.023.034.00.202.00555528.588.001
00849009V1NPT 1 1/2 "1135.048.029.041.00.202.50646428.597.001
00849299V1NPT 2 "1242.056.035.048.00.202.50727229.2102.001
00849209V1NPT 2 "1350.065.042.053.00.202.50858529.2117.001
00849499V1NPT 2 1/2 "1350.065.042.056.00.202.50858542.5117.001
00849409V1NPT 2 1/2 "1458.074.050.062.50.202.50959542.5124.001
00849599V1NPT 3 "1566.083.058.074.00.203.2011011044.0133.001
00849509V1NPT 3 "1675.093.066.078.00.203.2012012044.0140.001
00849609V1NPT 3 1/2 "1675.093.066.083.00.203.5012012045.2140.001
00849709V1NPT 4 "1785.0107.075.093.00.203.5013513546.5150.001
Sofern nichts anderes angegeben, alle Daten in Millimeter oder Stück (Menge)

Kabelverschraubungen für die industrielle Anwendung

Im Bereich der industriellen Elektroinstallation sind Kabelverschraubungen ein unverzichtbares Hilfsmittel. Auf diesem Gebiet hat sich RST aus Wallenhorst bei Osnabrück als Spezialist auf dem Segment der Kabelverschraubungen etabliert. Als inhabergeführtes Unternehmen sind wir unterdessen auf internationaler Ebene tätig und haben unsere Geschäfte in mittlerweile mehr als 46 Länder ausgeweitet. Wir bieten unseren Kunden eine gut sortierte Produktauswahl im Bereich Kabelverschraubungen, Kabeleinführungen und Zubehör an.

Kabelverschraubungen mit flexibler Gewindeauswahl

Um Kabel und Leitungen – mit oder ohne Schirmung – sicher in Elektronikgehäuse einzuführen sowie Elektronikbauteile im Innern dieser meist hoch abgedichteten Gehäuse vor Beschädigung oder unerwünschten äußeren Einflüssen wie Staub oder Feuchtigkeit zu schützen, sind Kabelverschraubungen eine ideale Lösung. Aus diesem Grund bieten wir Ihnen eine breite Auswahl an unterschiedlichen Kabelverschraubungen an. Um eine möglichst stabile Verbindung zwischen Kabel bzw. Leitungen und Gehäusen, wie beispielsweise von einem elektrischen Schaltschrank, zu gewährleisten, finden Sie in unserer Produktauswahl Kabelverschraubungen mit verschiedenen Gewindearten:

  • Metrisches Gewinde, EN 60423
  • PG Gewinde, DIN 40430
  • NPT Gewinde, ANSI B1.20.1

Das metrische Gewinde – auch M-Gewinde – nach EN 60423 ist das in Europa gängigste und meist verkaufte Gewinde. Kabelverschraubungen mit Panzerrohrgewinde bzw. PG-Kabelverschraubungen werden zwar noch hergestellt, jedoch zunehmend von metrischen Verschraubungen abgelöst. Die dritte Variante ist das auf dem amerikanischen Markt weit verbreitete NPT-Gewinde. Das NPT-Gewinde zeichnet sich dadurch aus, dass es selbstdichtend ist und somit auf den Einsatz von zusätzlichen Dichtmitteln verzichtet werden kann.

Wichtige technische Daten unserer Kabelverschraubungen

Nachfolgend eine kurze Übersicht über weitere technische Daten unserer Kabelverschraubungen:

Klemmbereiche:

  • 2 – 77 mm

Schutzarten:

  • IP 44
  • IP 54
  • IP 55
  • IP 65
  • IP 66
  • IP 67
  • IP 68
  • IP 69

Temperaturbereiche:

  • -60 Grad bis + 200Grad

Kabelverschraubungen aus verschiedenen Materialien

Für die Kabelverschraubungen von RST werden je nach Bedarf und Einsatzbereich verschiedene Materialien verwendet:

  • Kabelverschraubung aus Polyamid
  • Kabelverschraubung aus Messing (vernickelt)
  • Kabelverschraubung aus Edelstahl

Je nach Zweck und Beanspruchung ist der Einsatz einer Kabelverschraubung aus Kunststoff oder einer Kabelverschraubung aus Metall sinnvoll. Eine Kabelverschraubung aus Messing wird vorzugsweise im Zusammenhang mit elektromagnetischer Verträglichkeit eingesetzt.

Kabelverschraubungen von RST – Kompetenz, die verbindet

Unsere Produkte haben unter anderem folgende Zulassungen:

  • UL, VDE, CSA, DNV

und wurden unter anderem entsprechend folgender Normen geprüft:

  • EN 62444
  • NEMA 4X (50E)
  • UL 514B
  • CSA C22.2

Aufgrund der langjährigen Erfahrung und Expertise im Bereich der industriellen Elektroinstallationen können wir Ihnen individuelle Lösungen für Ihre Anforderungen anbieten. Als international erfahrenes Unternehmen auf dem Gebiet der Kabelverschraubungen und Kabeleinführungen bieten wir unseren Geschäftspartnern einen kompetenten und zuvorkommenden Service weit über die Landesgrenzen hinaus. Unser Team steht Ihnen jederzeit gerne für Ihre Anliegen zur Verfügung, wir freuen uns auf Sie!
