Kabelverschraubungen

Kabelverschraubungen für die Anwendungsbereiche Industrie, EMV, Ex oder Bahn sowie Kabeleinführungsrahmen mit branchentypischen Zulassungen.

Fachwissen und weitere nützliche Informationen ...

zu EMV-Kabelverschraubungen finden Sie hier!

Details zu unserer neuen Euro-Top EMV Ampacity finden Sie hier!

Produktauswahl Kabelverschraubungen

Bitte zutreffende Merkmale auswählen:

Kabelverschraubungen Standard
Kabelverschraubungen Standard EMV
Kabelverschraubungen Ex
Kabelverschraubungen Ex EMV
Kabelverschraubungen aus Kunststoff
Kabelverschraubungen aus Metall
Kabelverschraubungen mit metrischem Gewinde
Kabelverschraubungen mit PG-Gewinde
Kabelverschraubungen mit NPT-Gewinde
Kabelverschraubungen ohne Gewinde

Folgende Kabeleinführungen entsprechen Ihrer Suche:

Kabelverschraubung EURO-TOP PA

EURO-TOP PA

Kabelverschraubung, geprüft und zugelassen u.a. nach EN 62444 und UL514B
Material: Polyamid 6
Schutzart: IP66/IP68
Gewinde: M; PG; NPT

Kabelverschraubung EURO-TOP PA RAIL

EURO-TOP PA RAIL

Kabelverschraubung, geprüft nach EN45545-2.
Material: Polyamid 6
Schutzart: IP66/IP68
Gewinde: M

Kabelverschraubung EURO-TOP HP PA

EURO-TOP HP PA

Kabelverschraubung, geprüft und zugelassen u.a. nach EN 62444 und UL514B. Hohe Zugentlastung.
Material: Polyamid 6
Gewinde: M

Kabelverschraubung HSK-K-PVDF

HSK-K-PVDF

Kabelverschraubung, geprüft und zugelassen u.a. nach EN 62444 und UL514B. Geeignet für hohe Temperaturen und chemische Anwendungen.
Material: PVDF
Schutzart: IP54
Gewinde: M

Kabelverschraubung EURO-TOP BIEGESCHUTZ PA

EURO-TOP BIEGESCHUTZ PA

Kabelverschraubung, geprüft und zugelassen u.a. nach EN 62444 und UL514B. Inkl. Biegeschutzvorrichtung.
Material: Polyamid 6
Schutzart: IP68
Gewinde: M; PG

Kabelverschraubung EURO-TOP EINSTECK-KV

EURO-TOP EINSTECK-KV

Kabelverschraubung ohne Anschlussgewinde für die Montage von kompletten Bauteilen an Gehäusen (z.B. Kabelbäume).
Material: Polyamid 6
Schutzart: IP65

Kabelverschraubung EURO-TOP FRONTFIX PA

EURO-TOP FRONTFIX PA

Schnellmontageverschraubung, montierbar in metrischen Durchgangsbohrungen.
Material: Polyamid 6

Kabelverschraubung EURO-TOP MS

EURO-TOP MS

Kabelverschraubung, geprüft und zugelassen u.a. nach EN 62444 und UL514B.
Material: Messing, vernickelt
Gewinde: M; PG; NPT

Kabelverschraubung EURO-TOP MS LF

EURO-TOP MS LF

Kabelverschraubung aus bleifreiem Messing, ohne Anwendung der Ausnahme-Regelung 6c, Anhang III, RoHS.
Material: Messing, vernickelt (bleifrei)
Gewinde: M; PG; NPT

Kabelverschraubung EURO-TOP MS RAIL

EURO-TOP MS RAIL

Kabelverschraubung, geprüft gemäß EN45545-2.
Material: Messing, vernickelt
Schutzart: IP66/IP68
Gewinde: M

Kabelverschraubung HSK-M-PVDF

HSK-M-PVDF

Kabelverschraubung, geprüft und zugelassen u.a. nach EN 62444 und UL514B. Geeignet für hohe Temperaturen und chemische Anwendungen.
Material: Messing, vernickelt

Kabelverschraubung HSK-M-FLEX

HSK-M-FLEX

Kabelverschraubung, geprüft und zugelassen u.a. nach EN 62444 und UL514B. Inkl. Biegeschutzvorrichtung.
Material: Messing, vernickelt
Gewinde: M

Kabelverschraubung HSK-MZ

HSK-MZ

Kabelverschraubung, geprüft und zugelassen u.a. nach EN 62444 und UK514B. Inkl. Klemmmodul für zusätzliche Zugentlastung.
Material: Messing, vernickelt
Gewinde: M

Kabelverschraubung EURO-TOP ES

EURO-TOP ES

Kabelverschraubung, geprüft und zugelassen u.a. nach EN 62444 und UL514B.
Material: Edelstahl 1.4305 (1.4404 auf Anfrage)
Gewinde: M; PG

Kabelverschraubung EURO-TIGHT

EURO-TIGHT

Kabelverschraubung mit flacher und platzsparender Bauform und ohne Polyamid-Klemmkäfig.
Material: Messing, vernickelt
Gewinde: M

Kabelverschraubung VARIAPRO TEMP

VARIAPRO TEMP

EMV-Kabelverschraubung für extrem niedere Temperaturen und sehr hohe Temperaturen.
Material: Messing, vernickelt

Kabelverschraubung VARIAPRO FKM

VARIAPRO FKM

Die EMV-Kabelverschraubung ist besonders widerstandsfähig gegen Säuren und Chemikalien. Sie eignet sich für die Prozessindustrie und für Anwendungen mit direkten Umwelteinflüssen.
Material: Messing, vernickelt

Kabelverschraubung EURO-TOP CONNECT PA

EURO-TOP CONNECT PA

Kabelverschraubung mit geschlitztem Dichteinsatz für Kabel mit vormontierten Steckern (z.B. RJ-45, USB, etc.).
Material: Polyamid 6
Gewinde: M

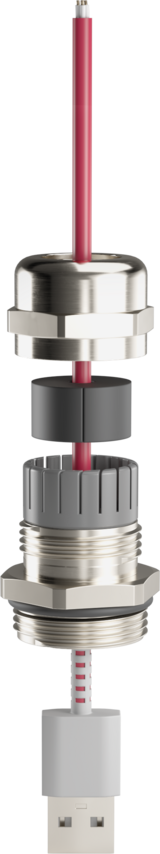

Kabelverschraubung EURO-TOP CONNECT METALL

EURO-TOP CONNECT METALL

Hutmutterverschraubung zur Fixierung von Kabeln mit fest vorkonfektionierten Steckern (z. B. RJ45, USB).
Material: Messing, vernickelt; Edelstahl 1.4305
Gewinde: M

Kabelverschraubung EURO-TOP FRONTFIX MS

EURO-TOP FRONTFIX MS

Schnellmontageverschraubung, montierbar in metrischen Durchgangsbohrungen.
Material: Messing, vernickelt

Kabelverschraubung EURO-TOP EMV AMPACITY

EURO-TOP EMV AMPACITY

EMV-Kabelverschraubung mit patentiertem, aktivem Kontaktsystem. Sehr geringer Montageaufwand, vibrationsgetestet und einfacher Demontage. Speziell für Bahnanwendungen mit optimaler Derating-Performance.
Material: Messing, vernickelt
Gewinde: M

Kabelverschraubung EURO-TOP EMV AMPACITY LF

EURO-TOP EMV AMPACITY LF

EMV-Kabelverschraubung mit patentiertem, aktivem Kontaktsystem. Sehr geringer Montageaufwand, vibrationsgetestet und einfacher Demontage. Speziell für Bahnanwendungen mit optimaler Derating-Performance. Aus bleifreiem Messing, ohne Anwendung der Ausnahme-Regelung 6c, Anhang III, RoHS.
Material: Messing, vernickelt (bleifrei)
Gewinde: M

Kabelverschraubung EURO-TOP EMV 4

EURO-TOP EMV 4

EMV-Kabelverschraubung mit patentiertem, aktivem Kontaktsystem. Sehr geringer Montageaufwand, vibrationsgetestet und einfacher Demontage.
Material: Messing, vernickelt
Gewinde: M

Kabelverschraubung EURO-TOP EMV 4 LF

EURO-TOP EMV 4 LF

EMV-Kabelverschraubung aus bleifreiem Messing, ohne Anwendung der Ausnahme- Regelung 6c, Anhang III, RoHS. Sehr geringer Montageaufwand, vibrationsgetestet und einfacher Demontage.
Material: Messing, vernickelt (bleifrei)
Schutzart: IP66/IP68/IP69

Kabelverschraubung EURO-TOP EMV 4 RAIL

EURO-TOP EMV 4 RAIL

EMV-Kabelverschraubung mit patentiertem, aktivem Kontaktsystem. Sehr geringer Montageaufwand, vibrationsgetestet und einfacher Demontage. Geprüft nach EN45545-2.
Material: Messing, vernickelt
Schutzart: IP66/IP68
Gewinde: M

Kabelverschraubung EURO-TOP EMV 3

EURO-TOP EMV 3

EMV-Kabelverschraubung mit patentiertem, aktivem Kontaktsystem. Sehr geringer Montageaufwand.
Material: Messing, vernickelt
Gewinde: M

Kabelverschraubung EURO-TOP EMV 3 LF

EURO-TOP EMV 3 LF

EMV-Kabelverschraubung aus bleifreiem Messing, ohne Anwendung der Ausnahme- Regelung 6c, Anhang III, RoHS. Sehr geringer Montageaufwand.
Material: Messing, vernickelt (bleifrei)
Gewinde: M

Kabelverschraubung EURO-TOP EMV 2

EURO-TOP EMV 2

EMV-Kabelverschraubung mit patentiertem Kontaktsystem. Sehr geringer Montageaufwand.
Material: Messing, vernickelt
Gewinde: M; PG

Kabelverschraubung HSK-M-EMV

HSK-M-EMV

Einfache EMV-Kabelverschraubung. Schirmung endet in der Verschraubung (360° Kontaktierung).
Material: Messing, vernickelt
Gewinde: M

Kabelverschraubung HSK-M-FLEX-EMV

HSK-M-FLEX-EMV

Einfache EMV-Kabelverschraubung. Schirmung endet in der Verschraubung (360° Kontaktierung). Inkl. Biegeschutzvorrichtung
Material: Messing, vernickelt
Gewinde: M

Kabelverschraubung HSK-MZ-EMV

HSK-MZ-EMV

Einfache EMV-Kabelverschraubung. Schirmung endet in der Verschraubung (360° Kontaktierung). Inkl. Klemmmodul für zusätzliche Zugentlastung.
Material: Messing, vernickelt
Gewinde: M

Kabelverschraubung EURO-TOP X 4. GEN.

EURO-TOP X 4. GEN.

Ex e-Kabelverschraubung aus Kunststoff mit erhöhter Schlagfestigkeit von 7 Joule
Material: Polyamid 6
Gewinde: M

Kabelverschraubung EURO-TOP X 4. GEN. DS

EURO-TOP X 4. GEN. DS

Ex e-Kabelverschraubung aus Kunststoff mit erhöhter Schlagfestigkeit von 7 Joule und Doppeldichtung.
Material: Polyamid 6
Gewinde: M

Kabelverschraubung HSK-M-Ex

HSK-M-Ex

Ex e-Kabelverschraubung aus Metall.
Material: Messing, vernickelt
Gewinde: M

Kabelverschraubung HSK-M-EMV-Ex

HSK-M-EMV-Ex

Ex e-Kabelverschraubung aus Metall für geschirmte Kabel (EMV). Schirmung endet in der Verschraubung (360° Kontaktierung).
Material: Messing, vernickelt
Gewinde: M

Kabelverschraubung ADE 1F2

ADE 1F2

Ex e/d-Kabelverschraubung für nicht armierte Kabel.
Material: Messing, vernickelt; Edelstahl 1.4404
Gewinde: M; NPT

Kabelverschraubung A2LBF

A2LBF

Ex e/d-Kabelverschraubung für nicht armierte Kabel.
Material: Messing, blank
Gewinde: M; NPT

Kabelverschraubung RN

RN

Ex e/d-Kabelverschraubung für nicht armierte Kabel.
Material: Messing, vernickelt
Gewinde: M; NPT

Kabelverschraubung E ALPHA X

E ALPHA X

Ex e/d-Kabelverschraubung für nicht armierte Kabel.
Material: Messing, vernickelt; Edelstahl 1.4404
Schutzart: IP66/IP68
Gewinde: M; NPT

Kabelverschraubung ADE4F

ADE4F

Ex e/d-Kabelverschraubung für armierte Kabel.
Material: Messing, vernickelt; Edelstahl 1.4404
Gewinde: M; NPT

Kabelverschraubung E1WBF

E1WBF

Ex e/d-Kabelverschraubung für armierte Kabel.
Material: Messing, blank
Gewinde: M; NPT

Kabelverschraubung RAD

RAD

Ex e/d-Kabelverschraubung für armierte Kabel.
Material: Messing, vernickelt
Gewinde: M; NPT

Kabelverschraubung GAMMA X UNIVERSAL

GAMMA X UNIVERSAL

Ex e/d-Kabelverschraubung für armierte Kabel.
Material: Messing, vernickelt; Edelstahl 1.4404
Schutzart: IP66/IP68;
Gewinde: M; NPT

Kabelverschraubung RNC

RNC

Ex e/d-Schlauchverschraubung mit Innengewinde an der Hutmutter, um die Montage eines z.B. Schlauch-Fittings zu ermöglichen.
Material: Messing, vernickelt
Gewinde: M

Kabelverschraubung BRM

BRM

Kabeleinführungsplatte mit fest definierten Kabeleingängen. Verbesserte Zugentlastung aufgrund der speziellen zusätzlichen Dichtplatte. „Snap“-Montage bei einer Wandstärke von 1,5-2,0 mm möglich.
Material: Polyamid 6, 30% Glasfaser
Schutzart: IP65

Kabelverschraubung BPAS

BPAS

Modular aufgebauter Kabeleinführungsrahmen inkl. Universaldichtungen und Befestigungsschrauben für Kabel mit vormontierten Steckern.
Material: Polyamid 6 (+GF); Steckelemente - Polyamid 6 (+GF); Dichteinsätze - Chloropren





Kabelverschraubungen für die industrielle Anwendung

Im Bereich der industriellen Elektroinstallation sind Kabelverschraubungen ein unverzichtbares Hilfsmittel. Auf diesem Gebiet hat sich RST aus Wallenhorst bei Osnabrück als Spezialist auf dem Segment der Kabelverschraubungen etabliert. Als inhabergeführtes Unternehmen sind wir unterdessen auf internationaler Ebene tätig und haben unsere Geschäfte in mittlerweile mehr als 46 Länder ausgeweitet. Wir bieten unseren Kunden eine gut sortierte Produktauswahl im Bereich Kabelverschraubungen, Kabeleinführungen und Zubehör an.

Kabelverschraubungen mit flexibler Gewindeauswahl

Um Kabel und Leitungen – mit oder ohne Schirmung – sicher in Elektronikgehäuse einzuführen sowie Elektronikbauteile im Innern dieser meist hoch abgedichteten Gehäuse vor Beschädigung oder unerwünschten äußeren Einflüssen wie Staub oder Feuchtigkeit zu schützen, sind Kabelverschraubungen eine ideale Lösung. Aus diesem Grund bieten wir Ihnen eine breite Auswahl an unterschiedlichen Kabelverschraubungen an. Um eine möglichst stabile Verbindung zwischen Kabel bzw. Leitungen und Gehäusen, wie beispielsweise von einem elektrischen Schaltschrank, zu gewährleisten, finden Sie in unserer Produktauswahl Kabelverschraubungen mit verschiedenen Gewindearten:

  • Metrisches Gewinde, EN 60423
  • PG Gewinde, DIN 40430
  • NPT Gewinde, ANSI B1.20.1

Das metrische Gewinde – auch M-Gewinde – nach EN 60423 ist das in Europa gängigste und meist verkaufte Gewinde. Kabelverschraubungen mit Panzerrohrgewinde bzw. PG-Kabelverschraubungen werden zwar noch hergestellt, jedoch zunehmend von metrischen Verschraubungen abgelöst. Die dritte Variante ist das auf dem amerikanischen Markt weit verbreitete NPT-Gewinde. Das NPT-Gewinde zeichnet sich dadurch aus, dass es selbstdichtend ist und somit auf den Einsatz von zusätzlichen Dichtmitteln verzichtet werden kann.

Wichtige technische Daten unserer Kabelverschraubungen

Nachfolgend eine kurze Übersicht über weitere technische Daten unserer Kabelverschraubungen:

Klemmbereiche:

  • 2 – 77 mm

Schutzarten:

  • IP 44
  • IP 54
  • IP 55
  • IP 65
  • IP 66
  • IP 67
  • IP 68
  • IP 69

Temperaturbereiche:

  • -60 Grad bis + 200Grad

Kabelverschraubungen aus verschiedenen Materialien

Für die Kabelverschraubungen von RST werden je nach Bedarf und Einsatzbereich verschiedene Materialien verwendet:

  • Kabelverschraubung aus Polyamid
  • Kabelverschraubung aus Messing (vernickelt)
  • Kabelverschraubung aus Edelstahl

Je nach Zweck und Beanspruchung ist der Einsatz einer Kabelverschraubung aus Kunststoff oder einer Kabelverschraubung aus Metall sinnvoll. Eine Kabelverschraubung aus Messing wird vorzugsweise im Zusammenhang mit elektromagnetischer Verträglichkeit eingesetzt.

Kabelverschraubungen von RST – Kompetenz, die verbindet

Unsere Produkte haben unter anderem folgende Zulassungen:

  • UL, VDE, CSA, DNV

und wurden unter anderem entsprechend folgender Normen geprüft:

  • EN 62444
  • NEMA 4X (50E)
  • UL 514B
  • CSA C22.2

Aufgrund der langjährigen Erfahrung und Expertise im Bereich der industriellen Elektroinstallationen können wir Ihnen individuelle Lösungen für Ihre Anforderungen anbieten. Als international erfahrenes Unternehmen auf dem Gebiet der Kabelverschraubungen und Kabeleinführungen bieten wir unseren Geschäftspartnern einen kompetenten und zuvorkommenden Service weit über die Landesgrenzen hinaus. Unser Team steht Ihnen jederzeit gerne für Ihre Anliegen zur Verfügung, wir freuen uns auf Sie!
